风冷管道机控制器,风冷柜机,直膨式空气处理机空调控制器接线图,电路图

海润通控多拖一空调通用控制器,适用于多外机风冷冷热风型空调机组。

如麦克维尔MDB系列高静压风冷管道机，约克YDB系列高静压风冷管道机，天加TSA/TSD系列风冷管道机等

控制器分内外机板,单套控制最大可控制8台压缩机。

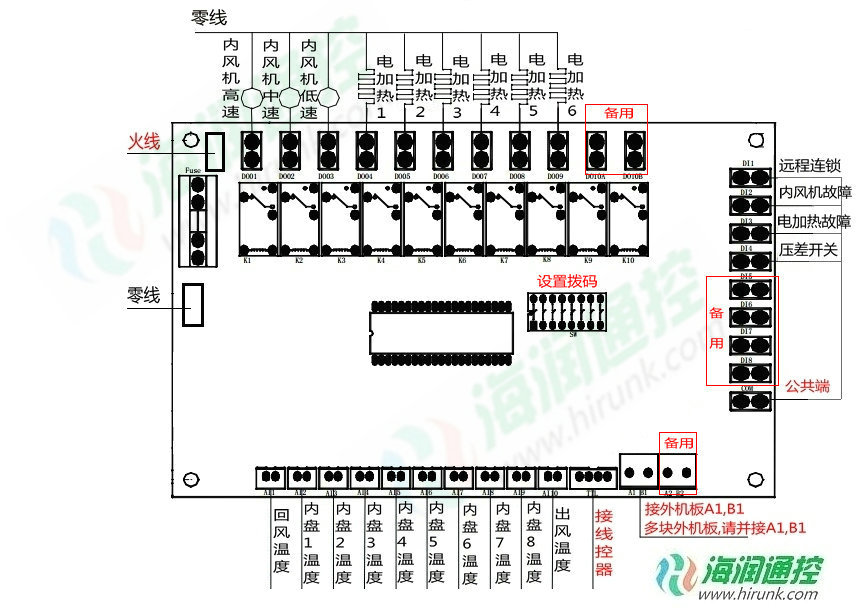

内机板接线图

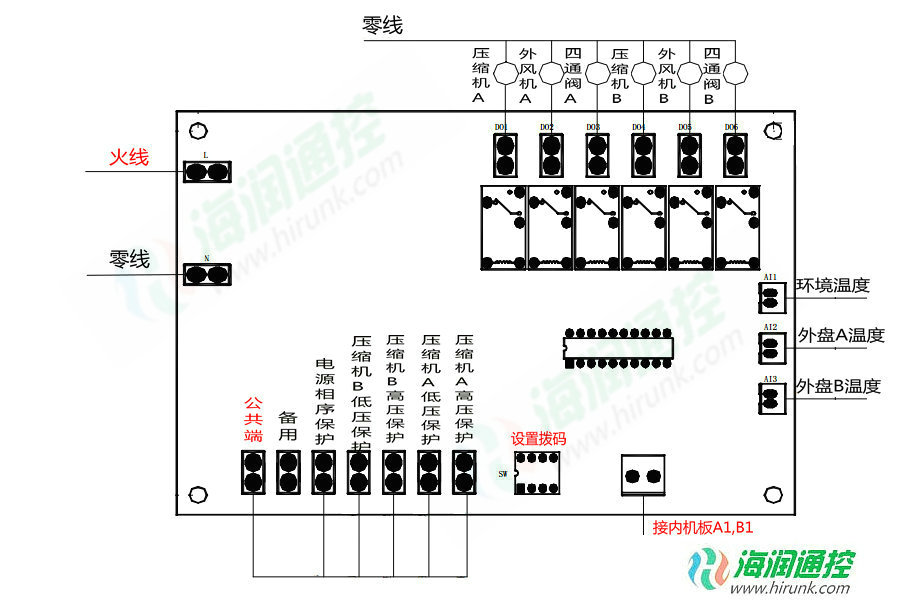

外机板接线图

点击这里,浏览更多中央空调电路图,接线图

欢迎致电海润通控免费技术咨询热线
